# 前端网址

http://103.21.119.84:17000/message/messagev2.html

# 情况异常

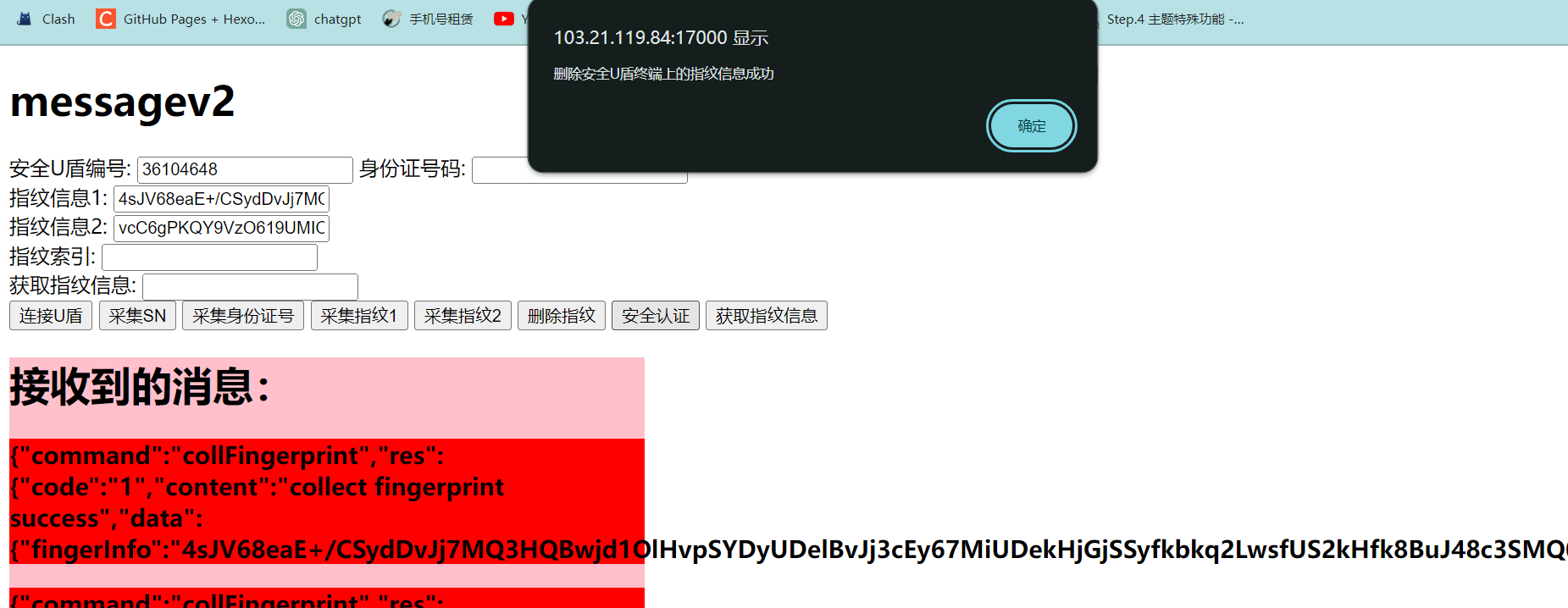

# 第一种情况 (可以复现)

采集指纹一（食指）
采集指纹二 (中指)
删除指纹
认证指纹 (食指) -> 成功
认证指纹 (中指) -> 成功

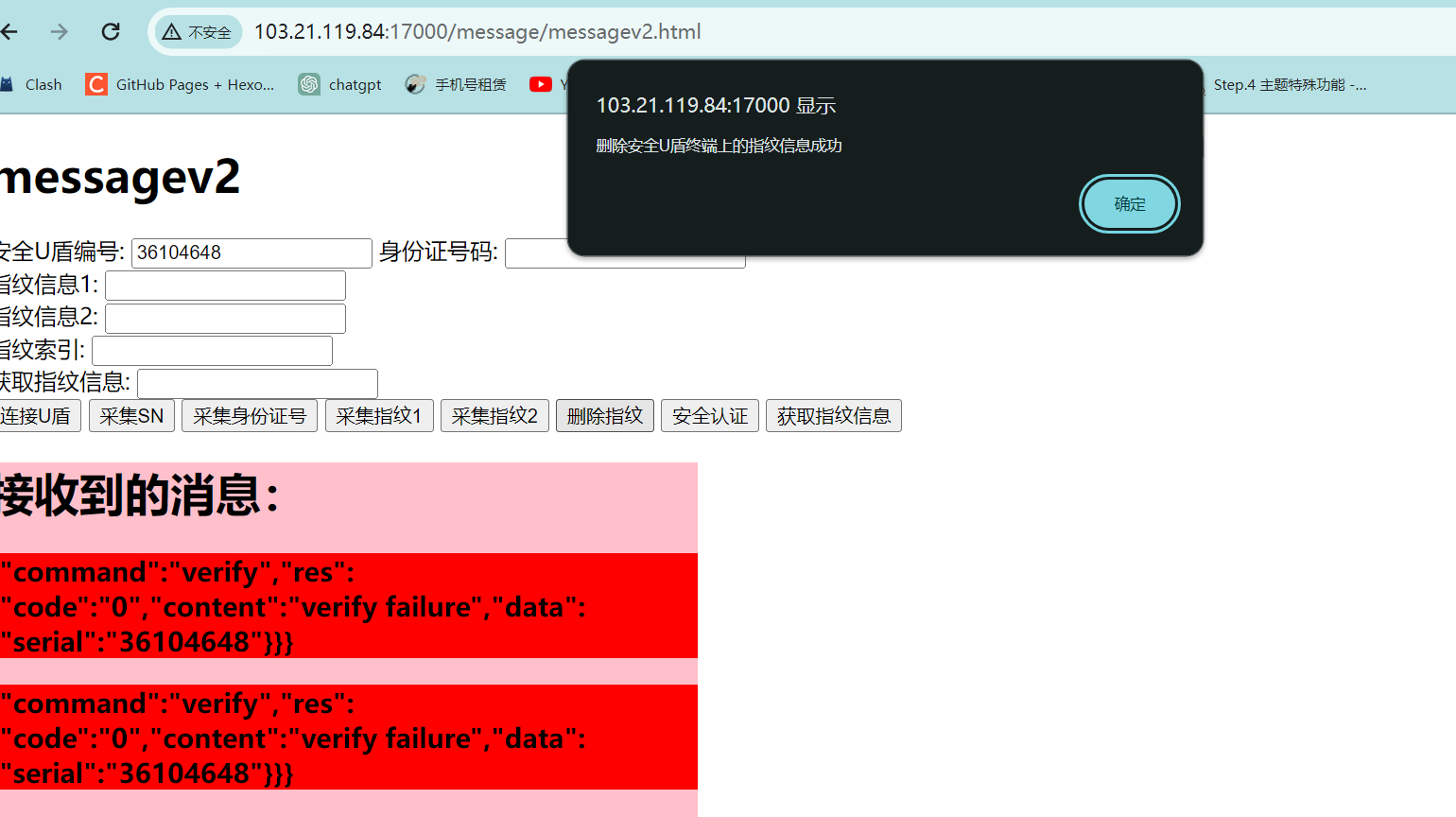

刷新页面后再次点击删除
最后删除成功

总结：在页面不刷新的情况下，删除一次和删除多次情况是一样的，都是可以匹配上的
原因：在页面刷新后，

# 第二种情况

采集指纹一（食指）
采集指纹二 (中指)
采集指纹二 (无名指)
采集指纹二 (小指)
四个手指的指纹都可以匹配上

# 第三种情况

在认证步骤连续点击两次认证情况，会发生下发与认证错乱.
在认证超时之后，指纹后录入情况，会发生下发与认证错乱.

# 交互方式

连接 U 盾
- 测试 u 盾连接情况
采集 SN
- 获取安全 U 盾编号
采集身份证号
- 待开发
采集指纹
- 录入指纹一和指纹二，并存入 U 盾模组
删除指纹
- 将之前存储在模组中的指纹信息给删除（全部清空）
安全认证 (比对)
1. 下发 FP_UP 指令（指录入当前指纹）
2. 对比（将当前指纹，与之前存入模组间的指纹匹配）
3. 删除当前指纹信息
删除身份证号
- 待开发

获取指纹信息

当前指纹如果匹配失败，可以根据 index 获取当前指纹信息

	如果只录入一条指纹情况，错误指纹 index 如下
	verify finger info one index: 116
	如果录入两条指纹情况，错误指纹 index 如下
	verify finger info more index: 100

# 指令

侦测到指纹指令
- CMD_FP_DETECT
- 0x50
指纹采集指令 - 仅要求比对结果
- CMD_FP_CHECH
- 0x50
指纹采集指令 - 指纹信息传输指令，从 host 传输到指纹终端用于比对
- CMD_FP_TRANS
- 0x50
指纹采集指令 - 根据指纹索引号，获取 0x50 0x17 下发的指纹信息
- CMD_FP_GET
- 0x50
指纹采集指令 - 采集指纹信息注册到指纹模组
- CMD_FP_REG
- 0x50
指纹采集指令 - 删除指纹指令
- CMD_FP_DEL
- 0x50
获取指纹模组序列 ID 指令
- CMD_FPRS_CHIPID
- 0x50
设置指纹模组序列 ID 指令
- CMD_FPWS_CHIPID
- 0x50
设置 / 读取 SN
- CMD_CONFIG_CMD
删除保存的身份证信息
- CMD_DEL_ID
保存身份证信息
- CMD_ADD_ID
读取保存的身份证信息
- CMD_RDSA_ID
设置标识信息
- CMD_ADD_FLAG
读取标识标识
- CMD_RD_FLAG
蜂鸣器操作
- CMD_BUZZER

0x7c
0x7d
0x7E
0x7F
0x80
0x81
0x51

0x10 （0x01||0x00）
0x11 （0x01||0x00）
0x17 （0x01||0x00） 0xXX 0xXX (两个字节指纹信息长度) 0xXX 0xXX 0xXX ... 指纹信息
0x18 （0x01||0x00）0xII 0xII (指纹索引) 0xXX 0xXX（两字节信息长度）0xXX 0xXX 0xXX ... 指纹信息
0x12 （0x01||0x00）0xII 0xII (指纹索引) 0xXX 0xXX（两字节信息长度）0xXX 0xXX 0xXX ... 指纹信息
0x13 （0x01||0x00） 0xXX 0xXX 0xYY 0xYY
0x14 （0x01||0x00）（16 个字节）
0x15 （0x01||0x00）（16 个字节）

SUBCMD+LEN+DATA
0（1 字节数据，值为 0，表示清除设备中保存的数据）
18 字节身份证号
0x7F 0xXX 0xXX ...（18 位身份证号码）
0x80 (0x01||0x00) 0xXX 0xXX ...（16 位信息标识）
0x81 0xXX 0xXX ...（16 位信息标识）
1 - 长响 1 声，用于操作成功情况下；2 - 连续短响 2 声，用于出现错误情况下；

指纹模组发送给上位机表示指纹模组侦测到指纹，上位机发送给指纹模组表示上位查询指纹信息 0x00 - 无 0x01 - 有
" 上位机发送到指纹模组表示需要进行用户指纹或身份证认证，指令：0x11;
指纹模组发送给上位机表示认证结果：0x00 - 失败 0x01 - 成功
指令：0x11 0x01||0x00 (成功 || 失败)
认证完成后，需要上位机发送删除指纹指令，清除指纹模组中缓存的指纹信息，指纹索引是 0x00 0x64 至 0x01 0xF4，删除指纹指令：0x13"
" 上位机发送到指纹模组表示传输指纹信息，指令：0x17 0xXX 0xXX (两个字节指纹信息长度) 0xXX 0xXX 0xXX ... 指纹信息
指纹模组发送给上位机表示指纹传输结果 (0x00 - 失败 0x01 - 成功)
指令：0x17 0x01||0x00 (成功 || 失败) (0xII 0xXII)(上传成功后，终端保存指纹信息，并返回保存两个指纹信息的索引号)"
" 上位机发送到指纹模组表示获取 0x50 0x17 指令上送至终端的指纹信息，指令：0x18 0xII 0xII 两位指纹索引
指纹模组发送给上位机表示获取指纹信息结果与指纹信息 (0x00 - 失败 0x01 - 成功)
指令：0x18 0x01||0x00 (成功 || 失败) 0xII 0xII (指纹索引) 0xXX 0xXX (两个字节指纹信息长度) 0xXX 0xXX 0xXX ... 指纹信息
指纹数据长度一般是 1008 个字节，预留 2024 个字节 "
" 上位机发送到指纹模组表示采集指纹信息，指令：0x12 （0x00||0xAA）注：0x00: 表示终端不需要保存指纹信息；0xAA：表示终端需要保存指纹信息
指纹模组发送给上位机表示采集指纹信息结果与指纹信息 (0x00 - 失败 0x01 - 成功)
指令：0x12 0x01||0x00 (成功 || 失败) 0xII 0xII (指纹索引) 0xXX 0xXX (两个字节指纹信息长度) 0xXX 0xXX 0xXX ... 指纹信息
注：当终端不需要指纹信息时，指纹索引为 0x00 0x00
指纹数据长度一般是 1008 个字节，预留 2024 个字节 "
" 上位机发送给指纹模组表示需要删除指纹：指令：0x13 0xXX 0xXX 0xYY 0xYY
0xXX 0xXX：两字节删除指纹开始索引；
0xYY 0xYY：两字节删除指纹结束索引；
删除相同指纹时，0xXX 0xXX： == 0xYY 0xYY
指纹模组发送给上位机表示删除指纹结果；指令：0x13 0x01||0x00 (成功 || 失败)"

设置时，直接 16 个；

SUBCMD：0 - 读取 SN，1 - 设置 SN；LEN：SN 数据的长度；DATA：SN 的内容；
删除保存的身份证信息

" 上位机发送到设备表示读取设备中保存的身份证号信息，指令：0x7F
设备发送给上位机表示读取结果
指令：0x7F 0xXX 0xXX ...（18 位身份证号码）如果设备中没有保存身份证信息，则身份证号码是 18 个 0xFF"
" 上位机发送到设备表示设置标识信息，指令：0x80 0xXX 0xXX ...（16 位信息标识）
设备发送给上位机表示设置结果
指令：0x80 0x01||0x00 注：0x01 - 成功 0x00 - 失败 "
" 上位机发送到设备表示读取标识信息，指令：0x81
设备发送给上位机表示读取结果
指令：0x81 0xXX 0xXX ...（16 位信息标识）注：失败 - 16 个 0xFF"
